E01b REVIZNÍ DVÍŘKA RD-ALS

100,00

Katalogové číslo: - Kategorie:

VÝHODY VÝROBKU RD-AL/S

DESIGNOVÉ

  • revizní otvor je dokonale skryt pod obklady
  • žádné rušení dekoru – spáry mezi obklady na dvířkách plynule navazují na spáry v okolí dvířek
  • obklady mohou přesahovat rozměr dvířek

MONTÁŽNÍ

  • velmi rychlá montáž
  • do sádrokartonové příčky z přední strany rámu do předem připravených otvorů
  • do plného zdiva (např. ytongové příčky) za pomocí turbošroubů do předem připravených otvorů vně rámu
  • lze použít pro všechny tloušťky obkladů
  • balení obsahuje šrouby do sádrokartonu, turbošrouby, přísavku, PVC lišty, imbus klíč

KONSTRUKČNÍ

  • pevný obvodový rám z hliníkové slitiny
  • dvoudílný pant s vysokou nosností
  • v případě potřeby možnost jednoduchého vysazení dvířek před i po montáži
  • dvířka jsou universální pro levé i pravé otvíránÍ

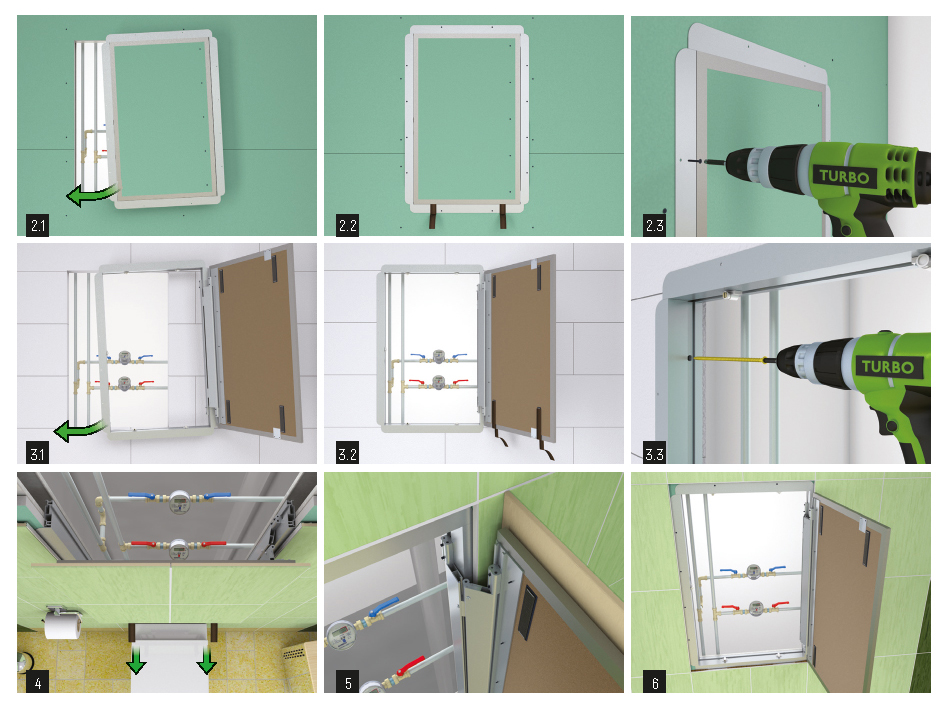

2) Ukázka zabudování do sádrokartonové příčky
Rám dvířek upevníme přes předem připravené otvory pomocí šroubů do sádrokartonu

3) Ukázka zabudování do plného zdiva (systém Ytong apod.)
Rám dvířek upevníme přes předem připravené otvory pomocí turbošroubů

4) Horizontální řez – ukázka přímého pootevření (finální dokončení s nalepeným obkladem)

5) Horizontální řez – ukázka plného otevření (finální dokončení s nalepeným obkladem)

6) Ukázka zabudování (finální dokončení s nalepeným obkladem)

  • Dvířka jsou universální pro levé / pravé otvírání
  • Zabudování dvířek možné pouze s pantem ve svislé (vertikální) poloze
  • Netestováno na požární odolnost

DODÁVÁNO S:

A) Šrouby do sádrokartonu  B) Turbošrouby  C) Přísavka  D) PVC lišta  E) Imbus klíč

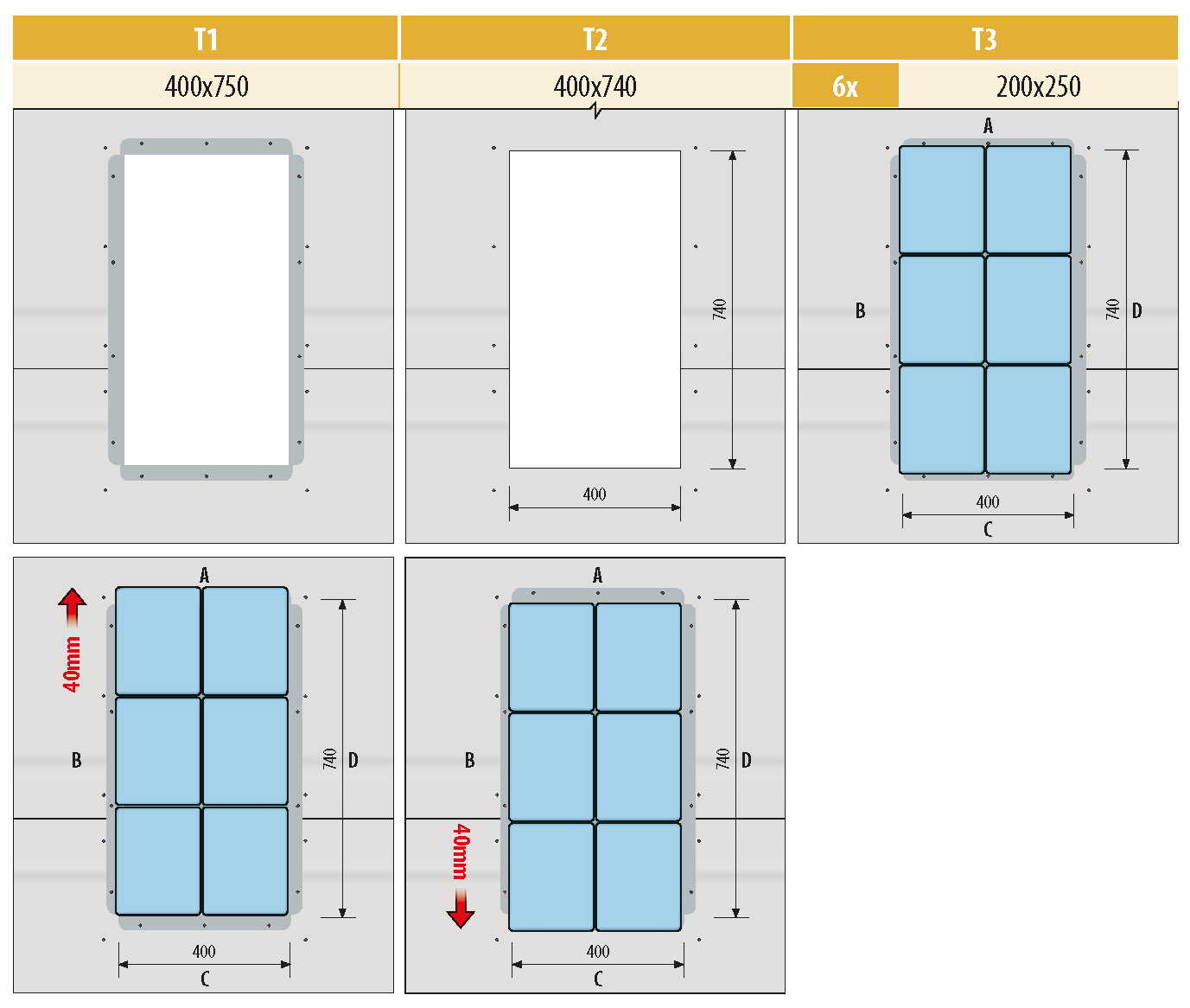

UKÁZKA ZABUDOVÁNÍ (TYP 400×750):

Na stranách A, B, C mohou obklady přesahovat sádrokarton dvířek libovolně.

Na straně D (u pantu dvířek) jen o 15 mm.

Na stranách A a B rozměr rámu umožňuje využít rozmezí v založení obkladů v toleranci 40 mm.

MATERIÁLOVÉ SLOŽENÍ:

pevný rám a pant z hliníkové slitiny /  křídlo dvířek ze sádrokartonové desky
